Busbar在當前新能源領域的應用越來越廣，包括電動汽車、儲能、電力等行業都會大量用到Busbar，隨著技術的迭代Busbar的材質從銅發展到銅鎳、銅鋁、鋁、石墨烯等復合材質，而這些這些Busbar都離不開成形焊接，因為Busbar需要同電池、電控等部件相聯，兩端及中段的焊接成形有利于聯接，而擴散焊則是Busbar成形焊接的主要手段。

Busbar擴散焊接設備分類

Busbar的擴散焊接在設備類型上主要分兩種，一種是電阻擴散焊，即通過大電流直接加熱母材，另一種高頻擴散焊，即加熱石墨傳導給母材，都是將母材加熱至一定溫度，在大壓力的作用下使母材間形成固相聯接達到擴散焊效果，而兩種加熱方式適用的Busbar材質也不同。

電阻擴散焊

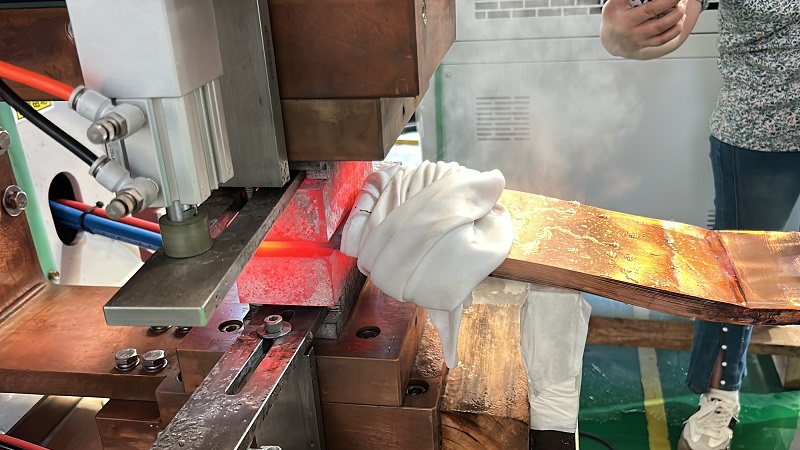

電阻擴散焊的工藝主要適用于銅Busbar的擴散焊接，因為銅的熔點較高且銅的導電率也較高，為了確保銅材的受熱均勻和加速升溫，電阻擴散焊的電極為石墨，上下電極將大電流傳導給銅Busbar，因多層銅箔間的接觸電阻而加熱升溫，同時由于石墨本身的巨大電阻產生熱量而快速升溫，在石墨電極和母材本身的同時加熱下，銅Busbar溫度會迅速達600度以上，最高可達1300度，在大壓力的作用下達到成形擴散焊接。

高頻擴散焊

高頻擴散焊的工藝適用鋁Busbar、銅鎳Busbar、銅鋁Busbar以及銅與非金屬復合Busbar，高頻擴散焊采用間接加熱母材的工藝，使得一些復合材料、非金屬復合材料的Busbar焊接成為現實。高頻擴散焊通過高頻加熱石墨，石墨傳導加熱母材的方式，溫度可以做到1200度，在大壓力的作用下達到成形擴散焊接的效果。

不同材料Busbar的擴散焊接

銅材因其氧化物相對穩定，因此銅Busbar擴散焊相對較容易，較厚的銅Busbar需要采用電阻擴散焊的工藝，因為加熱效率高，比如電力上面的銅Busbar，厚度可以達50MM，焊接面積達到200*200MM，而薄的Busbar可以采用電阻擴散焊，也可以采用高頻擴散焊接，比如新能源汽車常用的銅Busbar，厚度3MM，焊接面積多為25*50MM。鋁Busbar因為鋁本身熔點670度，而鋁氧化物的熔點達2000度，因此鋁Busbar的焊接多采用高頻擴散焊，焊接之前先將母材進行溶液清洗以去除氧化物和破壞氧化層，設定的擴散溫度一般在600度以下。

銅鎳Busba為多層銅箔的最外層覆蓋鎳箔，以達到耐磨、耐腐蝕的效果，焊接一般采用高頻擴散焊，以適應銅和鎳電阻差較大的特性。復合Busbar，比如銅+石墨烯，需采用高頻擴散焊的工藝，通過間接加熱，在不損傷母材的情況下調配加熱溫度，最終達到擴散的效果。

Busbar擴散焊的加壓方式有哪些？

因為擴散焊接需要較大的壓力，因此加壓主要有氣液增加、液壓、伺服加壓三種方式，傳統工藝多采用液壓形式，因為壓力輸出穩定且出力較大，當前多采用伺服加壓的方式，優點一是加壓力精準，二是加壓位移的精準可控，再匹配溫度檢測可以保證產品焊接后尺寸達到較高的精度。

總結

以上是對Busbar擴散焊接的簡單介紹，如果你正在尋找Busbar的焊接方式，那這篇文章應該會為你解答部分問題。隨著焊接技術的發展，越來越多的新技術在被推廣和使用，同事也適應了現代社會的要求。
